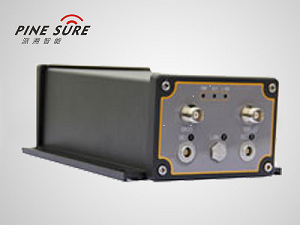

SHPS-M300 GNSS接收机采用自主知识产权BDS+GPS双星五频GNSS模块，紧跟国际卫星定位发展的步伐，为GNSS产业革命性产品，特别在变形监测中的应用，GPS+BDS跟踪能力，增多跟踪卫星数量，增加GNSS变形监测的可用性及可靠性，使在高遮挡地区进行变形监测成为可能，特别是北斗卫星导航系统组网卫星的不断增多，可用性与可靠性不断加强；北斗卫星导航定位系统的独有功能，5颗地球同步卫星，可大大降低接收机跟踪卫星的PDOP，提高解算精度。
Ø 采用BDS与GPS双星五频GNSS模块，可单BDS或单GPS定位，也可双系统联合定位；
Ø 无滤波、无平滑的伪距测量数据用于低噪音、低多路径；
Ø 甚低噪音的L1/L2、B1/B2载波观测值在1HZ带宽内优于1mm的精度；
Ø 经得起考验的低仰角信号跟踪技术；
Ø 兼容Trimble、Leica等主流品牌接收机；
Ø 支持高精度外部时钟输入；
Ø 具有超强的双系统RTK解算引擎，支持短、中、长基线RTK功能；
Ø 支持GPS+BDS原始数据输出，并远程记录存储；
Ø 高度灵活的分体式接收机、天线设计，适用于变形监测、网络·参考站等系统集成应用；
Ø 内置2000伏光电隔离，可有效保护接收机过流过压，预防雷击；
Ø 使用AutoBase技术，一按钮即可快速实现参考站的日常设置；
Ø 450MHz超高频无线电台适用基准站和流动站作业，确保现场·工作的电台信号覆盖范围以及数据安全性；
Ø 支持以太网、GSM/GPRS通讯；
Ø 支持GPS信号和L2C现代化改造后的GPS信号；
Ø 时间同步1PPS实时输出。
技术参数
|
信号跟踪 |
120通道 GPS L1C/A码L1/L2 P码，BDS B1/B2 I支路C码 |
|
|
定位 参数 |
伪距精度 |
L1=10cm/L2=10cm,B1=10cm/B2=10cm |
|
载波精度 |
L1=0.5mm/L2=1mm,B1=0.5mm/B2=0.5mm |
|
|
单点定位精度 |
<1.5m |
|
|
静态差分精度 |
水平：±(2.5 +1×10-6D)mm 垂直：±(5 + 1×10-6D)mm |
|
|
双频RTK动态差分精度 |
水平：±(10 +1×10-6×D)mm（GPS） ±(10 +1×10-6×D)mm（BDS） ±(10 +0.5×10-6×D)mm（GPS+BDS） 垂直：±(20 +1×10-6×D)mm（GPS） ±(20 +1×10-6×D)mm（BDS） ±(20 +0.5×10-6×D)mm（GPS+BDS） |
|
|
信号跟踪时间 |
冷启动<50s；温启动<30s；热启动<15s |
|
|
RTK初始化时间 |
<20s |
|
|
信号重捕获 |
<2s |
|
|
时钟精度 |
20ns |
|
|
可靠性 |
大于99.9% |
|
|
更新率 |
1Hz、2Hz、5Hz、10Hz、20Hz选配 |
|
|
物理 性能 |
工作温度 |
-40℃— +70℃ |
|
存储温度 |
-45℃— +80℃ |
|
|
湿度 |
100％全密封，防冷凝，可漂浮 |
|
|
防尘防水 |
IP67级标准 |
|
|
撞击和振动 |
抗2m跌落 |
|
|
电气 指标 |
供电 |
DC 10.5 — 28V，带过流过压反向保护功能 |
|
功耗 |
<2.5W |
|
|
通讯接口 |
2个RS232接口、1个LAN(预留)接口、2个外置电源接口 |
|
|
射频接口 |
1个UHF天线接口（BNC）、1个GNSS天线接口（BNC） |
|
|
数据格式 |
NMEA-0183/Compass（自定义二进制）/CMR/RTCM2.X/ RTCM3.X |
|
|
通讯协议 |
RS232、TCP/IP通讯协议 |
|
|
存储 |
内置100MB存储器（可扩展） |
|
|
指示 |
3个LED指示灯 |
|
