SHPS-GUG180

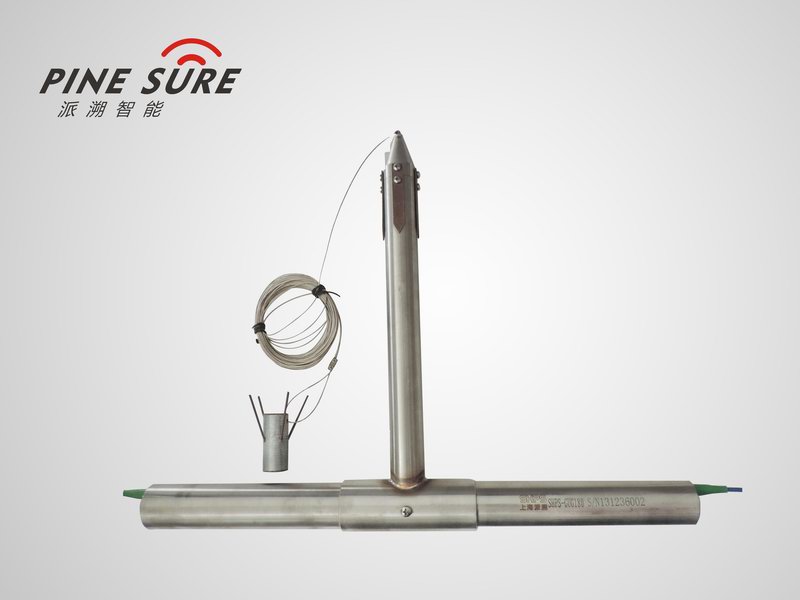

      光纤光栅矿用离层仪SHPS-GUG180,其主要用于测试顶板岩层锚固范围内外位移量。其工作原理是通过将离层仪基点锚头固定在稳定岩层内,浅基点固定在运动岩层内。当岩层有离层现象发生时,锚头及测试绳向下移动时,离层仪内光纤光栅受力发生相应改变,引起波长变化。



光纤光栅矿用离层仪SHPS-GUG180 产品参数


项目

指标

量程

200mm  (可延长续测)

精度

2% F.S.

分辨率

0.5% F.S.

波长范围

C波段(1525 nm ~1565nm

尺寸

395mm×306mm×34mm

尾纤方式

Φ3mm、Φ8mm铠缆

安装方式

锚固

工作温度

-40℃~80

外壳防护等级

IP54
